C'est dans le forage de trous profonds que les vibrations cessent d'être un simple désagrément pour devenir une contrainte technique fondamentale. Plus la longueur de l'outil est importante, plus la fréquence propre de la barre est basse, et plus le système est sujet aux vibrations. À partir d'un certain seuil — généralement lorsque le rapport longueur/diamètre atteint environ 4:1 —, une barre d'alésage standard ne peut tout simplement plus garantir des résultats acceptables, même si l'opérateur règle les paramètres avec le plus grand soin.
Les barres d'alésage à amortissement des vibrations ont pour but de repousser cette limite. Ce guide explique les critères à prendre en compte lors du choix d'une telle barre, comment la technologie d'amortissement influe sur les performances réelles, et quelles conditions d'utilisation permettent de distinguer une bonne barre à amortissement d'une barre qui ne tient pas ses promesses.
Pourquoi les barres d'alésage sont-elles particulièrement sensibles aux vibrations ?

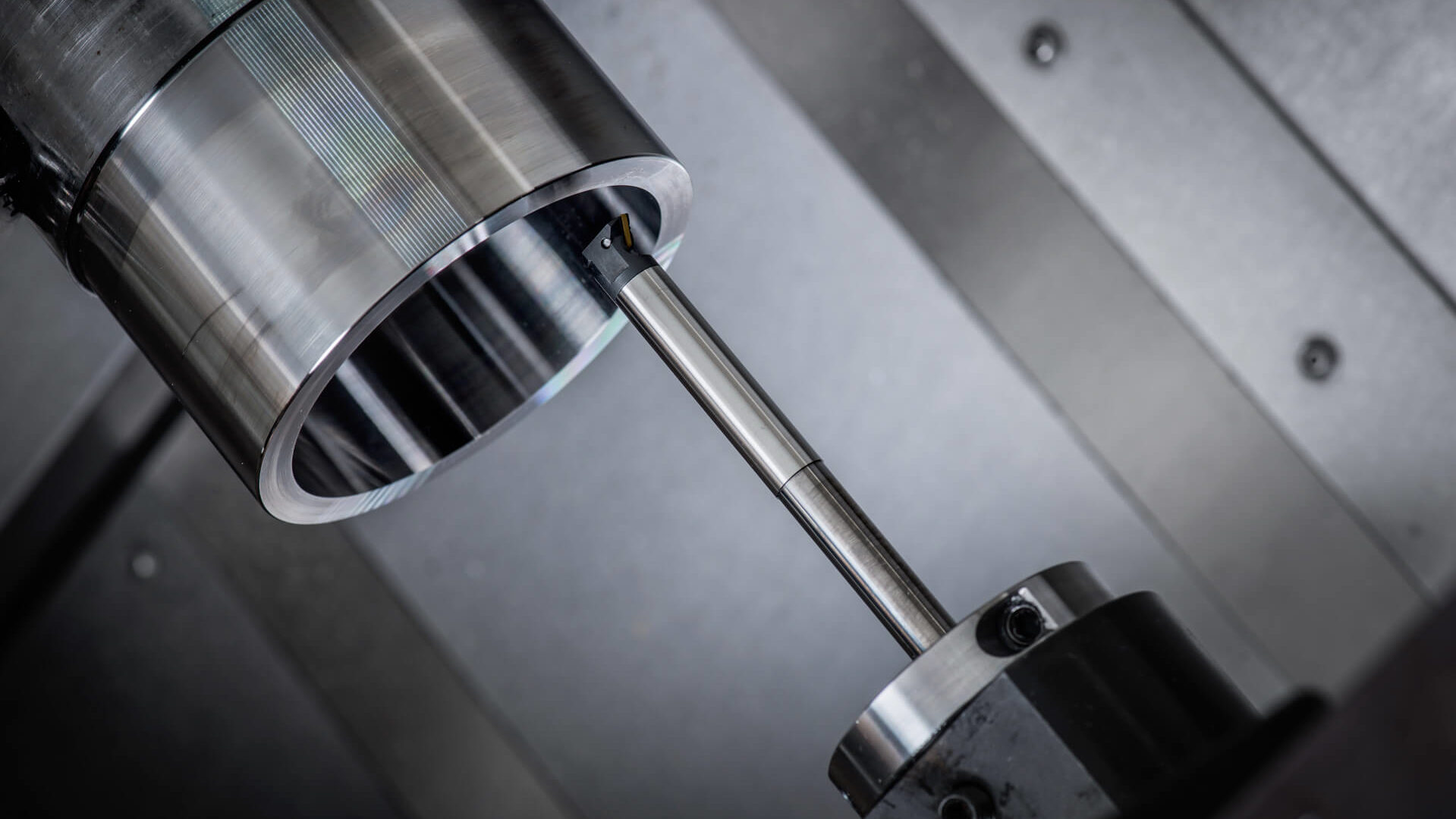

Une barre d'alésage est un élément en porte-à-faux. Une extrémité est fixée dans la machine ; l'autre extrémité, qui porte la plaquette, n'est pas soutenue. Chaque force de coupe exercée sur la pointe de la plaquette génère un moment de flexion sur toute la longueur de la barre. Plus la longueur non soutenue est importante par rapport au diamètre de la barre, plus la déformation sous charge est importante — et plus la fréquence à laquelle l'outil vibre naturellement est basse.
C'est cette fréquence propre qui détermine la sensibilité au broutage. Lorsque le processus d'usinage génère des forces égales ou proches de la fréquence propre de l'outil, les vibrations s'amplifient rapidement. Sur une barre d'alésage en acier standard, la fréquence propre diminue rapidement à mesure que le porte-à-faux augmente. Avec un rapport de 6:1, la fréquence propre est généralement suffisamment basse pour que pratiquement n'importe quelle vitesse de coupe la fasse entrer en résonance.
Les conséquences sont bien connues : des traces de vibras visibles sur la paroi de l'alésage, des valeurs Ra hors tolérance, une usure accélérée des plaquettes et un usinage qui nécessite des ajustements constants des paramètres pour rester dans une plage de coupe étroite et stable — pour autant qu'une telle plage existe.
En quoi les barres d'alésage à amortissement des vibrations se distinguent-elles ?
Une barre d'alésage à amortissement des vibrations contient un amortisseur à masse interne : une masse conçue avec précision, logée à l'intérieur du corps de la barre et reliée à celui-ci par un milieu d'amortissement. Lorsque la barre commence à vibrer sous l'effet des forces de coupe, la masse interne se déplace en déphasage par rapport à la barre, transférant ainsi l'énergie vibratoire vers le milieu d'amortissement où elle se dissipe sous forme de chaleur.
Ce mécanisme est un amortisseur à masse accordée. Son efficacité dépend entièrement de la façon dont la masse interne est adaptée à la fréquence propre de la barre dans sa configuration de fonctionnement réelle. Il s'agit là de la principale différence technique entre les différentes barres de perçage amorties disponibles sur le marché.
Un amortisseur à fréquence fixe, réglé en usine, fonctionnera correctement dans les conditions spécifiques de porte-à-faux et de serrage pour lesquelles il a été conçu. Si l'on s'écarte de ces conditions — en serrant la barre à une profondeur différente, en modifiant la longueur d'extension ou en utilisant une autre interface machine —, la fréquence de l'amortisseur s'écarte de la fréquence propre réelle de la barre. L'effet d'amortissement s'affaiblit, parfois de manière significative.
Un amortisseur à masse auto-adaptatif (STMD) résout ce problème en s'adaptant automatiquement au comportement dynamique réel de la barre dans la configuration choisie. Le mécanisme d'amortissement s'ajuste à la fréquence de résonance de l'outil dans des conditions de fonctionnement réelles, plutôt que dans les conditions d'essai en usine. Cela lui confère une grande fiabilité dans toutes les configurations rencontrées en situation réelle de production.
Le rôle de l'amortissement par polymères nanostructurés
Le matériau qui relie la masse interne au corps de la barre n'est pas un détail insignifiant. Les élastomères classiques utilisés dans les outils amortisseurs présentent des propriétés viscoélastiques qui varient en fonction de la température et de la fréquence, d'une manière difficile à contrôler avec précision. Lorsque la barre s'échauffe au cours d'une coupe prolongée, ou lorsque la fréquence des vibrations s'adapte à l'évolution des conditions de coupe, le comportement d'amortissement change.
La technologie des polymères nanostructurés permet de concevoir le matériau d'amortissement avec une grande précision, en contrôlant la rigidité et le facteur de perte dans une plage de fréquences définie. Il en résulte des performances d'amortissement plus constantes sur une plage plus large de températures de fonctionnement et de conditions de coupe. Elle permet également d'obtenir un coefficient d'amortissement plus élevé malgré les contraintes d'espace du corps de la barre d'alésage, ce qui est particulièrement important pour les barres de petit diamètre où l'espace disponible pour le mécanisme interne est limité.
Dans le domaine de l'usinage de trous profonds, où les coupes sont longues et où les conditions thermiques de l'outil évoluent au cours de la passe, une performance d'amortissement stable malgré les variations de température constitue un réel avantage pratique.
Principaux critères à prendre en compte
Lors du choix d'une barre d'alésage à amortissement des vibrations pour une application spécifique, voici les paramètres qui déterminent son efficacité :
Rapport de porte-à-faux effectif maximal. Il s'agit de la spécification principale. La plupart des barres d'alésage amorties sont homologuées pour un rapport L/D maximal, généralement compris entre 6:1 et 10:1. Il est important de bien comprendre ce que cette valeur signifie pour la conception spécifique de la barre : s'agit-il de la limite théorique du mécanisme d'amortissement, ou du point auquel la barre a été testée et validée dans des conditions de production réelles ? La différence est importante.
Plage de réglage de fréquence. Un amortisseur à réglage automatique capable de s'adapter à une plage de fréquences est plus polyvalent qu'un modèle à fréquence fixe. Pour les ateliers utilisant plusieurs configurations avec la même barre à différentes longueurs, cela influe directement sur la fiabilité de la barre lors de ces différentes opérations.
Matériau du corps de la barre. Les barres d'alésage en carbure présentent une rigidité et une densité nettement supérieures à celles de l'acier. Cela augmente la fréquence propre de la barre pour un porte-à-faux donné, ce qui déplace la zone critique vers des extensions plus longues. Le carbure possède également un amortissement inhérent plus élevé que l'acier. Pour des porte-à-faux allant jusqu'à environ 5:1 ou 6:1, une barre en carbure de haute qualité sans amortissement actif peut suffire. Pour des extensions plus longues, un amortissement actif intégré au corps en carbure offre à la fois l'avantage de la rigidité et celui de l'absorption d'énergie.
Interface d'accouplement. La liaison entre la barre et la broche de la machine doit être rigide. Toute flexibilité au point d'accouplement compromet le mécanisme d'amortissement : l'amortisseur est réglé en fonction du corps de la barre, et si celle-ci bouge au niveau de la fixation, le système ne se comporte pas comme prévu. Il est donc essentiel de disposer d'interfaces de précision avec des spécifications de couple de serrage bien définies.
Compatibilité des plaquettes. La barre doit être compatible avec la géométrie de plaquette adaptée au diamètre de l'alésage et au matériau. Certaines barres amorties sont disponibles avec plusieurs options de tête — différents logements de plaquette, différentes géométries —, ce qui élargit leur champ d'application.
Arrosage interne. Pour le perçage de trous profonds, l'arrosage interne est souvent indispensable pour l'évacuation des copeaux. Vérifiez que la barre amortie permet l'arrosage interne et que la conception du circuit d'arrosage ne compromet pas l'intégrité structurelle ni les propriétés d'amortissement de la barre.
Différences de performances dans la pratique
La différence entre une barre d'alésage standard et une barre amortie bien conçue devient flagrante lorsque le rapport de porte-à-faux dépasse 5:1.
C'est au niveau de la finition de surface que l'amélioration est la plus immédiatement perceptible pour l'opérateur. Les vibrations laissent des motifs ondulés caractéristiques sur la paroi de l'alésage, dont la périodicité est directement liée à la fréquence des vibrations. Une barre amortie produisant une coupe stable permet d'obtenir une surface qui répond aux exigences de finition sans nécessiter d'opérations secondaires. Pour les alésages de précision soumis à des exigences strictes en matière de Ra, c'est souvent le facteur décisif — il ne s'agit pas seulement de productivité, mais aussi de savoir si la pièce est même usinable conformément aux spécifications.
La durée de vie des plaquettes s'en trouve également considérablement prolongée. Les vibrations soumettent l'arête de coupe à des charges impulsives très variables. Ces charges provoquent des fissures et des ébréchures sur les plaquettes, contrairement aux forces de coupe constantes. La stabilisation de la coupe prolonge la durée de vie des plaquettes et réduit la fréquence des changements d'outils, ce qui est particulièrement important dans la production en série et dans l'usinage sans surveillance ou en mode « lights-out », où les interruptions sont coûteuses.
Conditions d'utilisation dans lesquelles les barres amorties sont indispensables
Toutes les applications banales ne nécessitent pas forcément un amortissement actif. Une barre courte et rigide placée dans un alésage large avec un porte-à-faux modéré s'usinera parfaitement avec un porte-outil standard. Les barres amorties ne prennent tout leur sens que dans des conditions spécifiques :
Alésages profonds et étroits. Lorsque la profondeur de l'alésage dépasse largement son diamètre, le diamètre de la barre est limité et le porte-à-faux augmente. Il s'agit là du cas d'utilisation type des barres d'alésage à amortissement des vibrations. Collecteurs hydrauliques, carters de pompe, corps de vanne, composants structurels pour l'aérospatiale : toutes les applications où la géométrie impose l'utilisation d'un outil long et fin dans un alésage de petit diamètre.
Matériaux difficiles à usiner. Les alliages de titane , les superalliages de nickel, les aciers trempés et autres matériaux présentant des forces de coupe spécifiques élevées ou une faible conductivité thermique imposent à l'outil une charge énergétique plus importante par unité de matière enlevée. L'excitation à l'origine des vibrations est plus forte, et la plage de coupe stable est plus étroite. L'outillage amorti élargit cette plage dans les matériaux où les barres standard n'en offrent pratiquement aucune.
Finition de précision des alésages. Même en cas de porte-à-faux modérés, une barre amortie peut améliorer l'état de surface et la régularité dimensionnelle des alésages à tolérances serrées. L'élimination des micro-vibrations, qui ne se traduisent pas par un cliquetis audible mais affectent néanmoins les valeurs Ra, constitue un réel avantage dans les opérations de finition.
Les grandes séries de production. Dans la production à grand volume, la régularité est tout aussi importante que les performances de pointe. Une barre amortie réduit les variations du processus : moins de pièces rejetées, moins d'interruptions pour les changements d'outils, des temps de cycle plus prévisibles. Les avantages économiques apparaissent clairement lorsqu'on effectue le calcul sur des milliers de pièces.
Usinage sans surveillance. Lorsqu'une machine fonctionne sans surveillance, les conséquences des vibrations sont plus graves : un problème qu'un opérateur aurait pu détecter et corriger en une ou deux pièces peut persister pendant toute une équipe. L'utilisation d'outils amortisseurs réduit le risque d'apparition de vibrations pendant les cycles sans surveillance.
Réglage et serrage : tirer le meilleur parti d'un guidon amorti
L'efficacité d'une barre d'alésage à amortissement des vibrations dépend entièrement de son réglage. Plusieurs facteurs liés au réglage ont une incidence directe sur les performances :
Profondeur de serrage et couple. Respectez les spécifications du fabricant concernant les valeurs minimales de profondeur de serrage et de couple. Un serrage insuffisant permet à la barre de bouger au niveau de la fixation, ce qui modifie le comportement dynamique du système et réduit l'efficacité de l'amortissement. De nombreuses barres amorties sont conçues en partant du principe d'une condition de serrage spécifique ; s'en écarter signifie que la fréquence de l'amortisseur ne correspond plus à la fréquence propre réelle de la barre.
Longueur de porte-à-faux. Définissez le porte-à-faux le plus court que la géométrie de l'alésage permet. Même un amortisseur à réglage automatique offre de meilleures performances lorsqu'il est positionné plus près de son centre de conception. Plus important encore, un porte-à-faux inutile réduit la rigidité et augmente les forces de coupe, deux facteurs qui nuisent à la stabilité, même en présence d'un amortissement actif.
Paramètres de coupe. Commencez par les paramètres recommandés par le fabricant pour la combinaison de barre et de matériau choisie. Grâce à un amortissement efficace, ces paramètres seront généralement bien plus agressifs que ceux que vous utiliseriez avec une barre standard. Testez les limites de manière méthodique : augmentez la profondeur de coupe par paliers, surveillez la coupe à l'oreille et en observant l'état de la surface, puis déterminez la limite réelle de stabilité pour ce réglage.
Faux-rond. Vérifiez le faux-rond au niveau de la pointe de la plaquette après le serrage. Un faux-rond excessif entraîne des variations périodiques de l'épaisseur des copeaux, ce qui contribue à la vibration indépendamment du cliquetis. Un outillage amorti réduit le cliquetis, mais ne compense pas un mauvais réglage ailleurs dans le système.
Adapter la barre à la machine
La barre d'alésage ne fonctionne pas de manière isolée. La rigidité de la broche de la machine, le serrage de la pièce et l'état de la machine-outil influent tous sur le comportement dynamique de l'ensemble du système de coupe.
Une barre d'alésage amortie permet de contrôler les vibrations de la barre elle-même. Si la pièce à usiner est mal maintenue (parois minces, contact insuffisant avec le dispositif de fixation, montage instable), les vibrations de la pièce peuvent constituer la principale source d'instabilité, et l'amortissement de la barre ne suffira pas à y remédier. De même, une machine dont les roulements de broche sont usés génère une flexibilité que la barre ne peut pas compenser.
Pour le perçage de trous profonds sur des tours CNC et des centres d'usinage, il convient de vérifier certains facteurs liés à la machine avant d'imputer toute instabilité à l'outillage : la précharge des roulements de broche, la rigidité de la tourelle ou de la tête, la surface de contact du dispositif de serrage de la pièce et, le cas échéant, le soutien de la poupée mobile.
Résumé
Pour le perçage de trous profonds avec des saillies supérieures à 4:1, les barres de perçage à amortissement des vibrations ne constituent pas une option haut de gamme : elles représentent la solution pratique à un problème physique que l'outillage standard ne peut résoudre. Le principal facteur de différenciation en termes de performances entre les différents modèles réside dans le mécanisme d'amortissement : un amortisseur à masse auto-réglable, fondé sur une technologie d'amortissement polymère de précision, surpasse les modèles à fréquence fixe dans toutes les configurations rencontrées dans un environnement de production réel.
Lorsque vous choisissez une barre amortie, vérifiez que l'interface d'accouplement offre une rigidité suffisante et assurez-vous que la barre est compatible avec la géométrie de la plaquette ainsi qu'avec vos exigences en matière de finition de l'alésage. Réglez-la conformément aux spécifications, utilisez-la avec les paramètres autorisés par l'amortissement, et vous constaterez dès la première pièce une amélioration notable de la finition de surface, de la durée de vie de la plaquette et de la stabilité du processus.
